梅花架可承受多大壓力，雷蒙磨梅花架作用注意事項有哪些
發布日期：2017-03-02

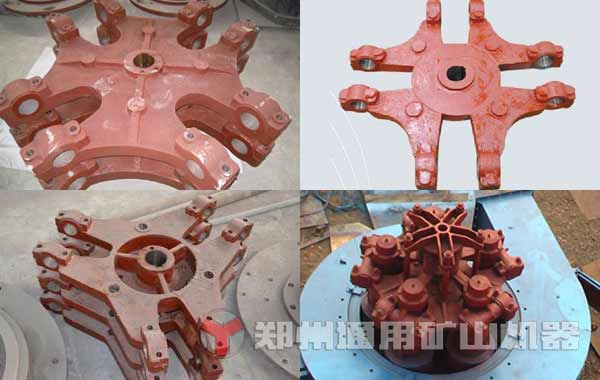

有些磨粉使用客戶反應雷蒙磨生產中會出現梅花架斷裂問題，這對磨粉生產是非常嚴重的故障，梅花架是安裝于主機研磨室的主要配件，因其形狀酷似梅花而命名，磨粉機型號不同，梅花架形狀有所變化，可參考下圖梅花架圖解。梅花架連接磨機主軸與磨輥，既是重要的鏈接紐帶，又是支架骨架稱其整個研磨室，若發生斷裂故障，則導致磨輥無法運轉，整體癱瘓等嚴重后果。
梅花架是重要的承重部件，承載著磨機運轉作用及磨輥總成重力，以3R雷蒙磨為例，3R磨機每個磨輥總成重量在200公斤左右，單個磨輥相當于600多公斤的重量，磨機在運轉時，磨輥還有向外的向心力作用也要作用于梅花架連接處，如此大的作用力普通機構部件很難承受，且3R磨粉機為最小型號的磨粉設備，型號較大的還有4R、5R、6R乃至7R雷蒙機，梅花架所要承受的壓力更大，因此不論從部件制造選材，還是設計結構上都要精準嚴格，通用采用先進歐洲技術，結合國內生產經驗設計而成，其材質選擇硬度高、耐磨性好，緊密鑄造而成，能承受很大的重力和外在壓力，如硬鎳鐵的輥套用金屬模或離心鑄造，硬度達700hb，用砂模鑄造只達500hb，梅花架承重能力是判斷品質的關鍵，合格產品最主要的一個指標就是滿足其承重壓力。
梅花架常見故障問題有哪些，怎樣預防意外故障發生？
第一、梅花架受重過大，斷裂折斷，此故障多為磨粉機梅花架品質不過關導致的，材質選擇不當、制造工藝粗糙都會造成梅花架斷裂，想徹底解決和預防此類問題的發生，雷蒙機廠家在選材和制造環節要嚴格把關，另外還要提醒使用用戶，不正當操作也會發生類似問題，因此操作磨機時應嚴格按照使用說明進行，嚴謹非可研磨材質進入研磨室，例如鐵塊等。
第二、梅花架螺紋孔失效導致無法使用，梅花架與磨輥相比磨損概率較低，磨輥磨環易損件使用得當，材質優良可研磨4至6個月更換一次，磨損嚴重2月甚至更短周期就需更換，磨輥更換時需要把整個磨輥總成通過觀察們卸下來，在拆卸安裝時稍有不注意很有可能損傷或磨損螺紋孔，螺紋孔一旦受損就是用固定的作用，導致磨輥無法穩固安裝到梅花架上，作用失效。所以在裝卸螺釘時要格外小心，作為雷磨機廠家要注意改善螺釘、螺紋制造工藝，防止螺栓、螺紋孔發生損壞。對于已損壞的梅花架再利用，只是螺紋被磨損的梅花架我們采用擴孔法，無法處理的梅花架，應采用開孔法。擴孔法即是將螺紋孔在現有的基礎上擴大。
梅花架兩端配件主軸磨輥總成注意事項
主軸與磨輥總成相似點均為傳動部件，也是主要的工作件，傳動部位較為重要的一點就是傳動的靈活性，影響軸承傳動的因素如下：
1、潤滑劑的添加，潤滑劑型號選擇準確，按照設備產品是用說明書購買對應想好潤滑劑，注意添加適量，周期更換。
2、軸承要有良好的密封性，磨粉生產線環境粉塵較多，粉塵進入軸承會污染潤滑劑，失去潤滑效果，粉塵進入過多，產生油垢會嚴重磨損，導致軸承抱死，通用現生產磨粉設備軸承用4至5道密封結構，如磨輥軸承腔室的密封，采用骨架油封的型式，每個磨輥安裝3個油封，其中2個油封起到防止?jié)櫥屯庖缱饔茫?個油封起到防止粉塵進入磨輥軸承腔室作用，油封型式為單唇密封，即只有1個密封唇，密封效果不理想。
3、兩端軸承根據工作輕度制定維修清潔計劃，軸承要定期清理，重新添加潤滑劑，清洗時注意不要磕碰到，軸承、軸均屬于精密部件，外力導致的形變會大大降低其作用效果。
組成雷蒙磨粉機配件有上百種，梅花架、軸承、軸、磨輥總成只是一部門，梅花架是研磨室的主要支撐點，連接磨輥總成與總軸的主要部件，是磨粉生產的重要角色。鄭州通用生產雷蒙機、懸輥磨、超細磨等工業制粉設備及配件，小型設備、標準件車間現貨工藝，特殊規格可定制加工，通用技術服務熱線：0371-67828877。
