深度剖析雷蒙磨粉機電器控制部分組成結構
發布日期：2017-03-10
雷蒙磨粉機電器控制包括哪些組成結構，每個組成部分有什么用途？在深入了解前，先理解設置電器控制部分的用意，雷蒙機工作為電動勢原理，電力是生產線所有機械活動的動能來源，而控制則是供給多少快慢的中樞環節。自動化生產模式越來越受推崇，電器控制地位則隨之提高，電器控制可使磨粉工藝更加方便、快捷、高效，今天通用礦山機器小編和大家深度剖析雷磨機電器控制組成結構是什么？

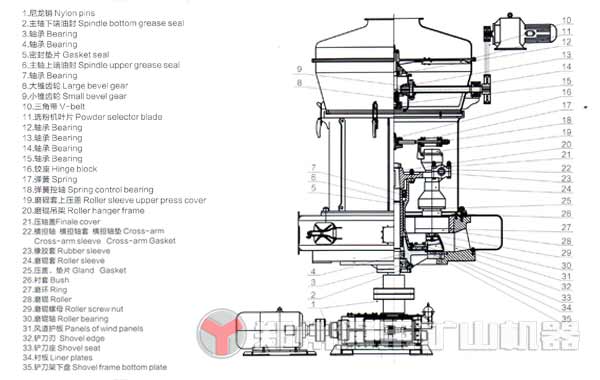

磨粉機電動機系統控制均集中在控制柜內，電動機是電能想動能轉換的樞紐，各機啟動的先后應按操作程序和規程進行，其中包括風機啟動控制、主機控制、分析機控制三個不可或缺的部分，另外還有振動給料機控制、斗式提升機控制等，根據客戶要求設置不同的控制系統。本控制柜中，除分析機、給料機外，其余各機電機均為一般交流異步電動機，可參考下圖雷蒙磨內部組成易損件配件位置圖。
風機啟動控制
本控制系統，對電機容量大于30KW，采用降壓啟動，小于30KW采用直接啟動，系統中風機采用星三角啟動，主機采用延邊三角啟動。
星三角的啟動與正常運轉連接，由接觸器與時間繼電器組成控制線路，自動旋轉，用戶可根據啟動情況自行調整。時間繼電器一般調整延長時間為大于6秒，用戶可根據啟動情況自行調整。
振動給料機控制
電磁振動給料機的結構原理，電振機是一個雙質點定向強迫振動系統，由料槽連接叉銜鐵所組成，其懸掛在料倉下端并有一定的游動間隙呈自由狀態，不得有卡住或它物相碰現象，以避免工作時有噪音生產。
1、電振機安裝后，將作用在定位連接叉上的螺釘松開（上三個下一個），松開后用螺母擰緊，打開電振器后蓋，檢查鐵芯與銜鐵間隙應在1.8-2.1毫米內，并兩者應平行清潔，各螺釘應緊固，最后將蓋裝上固定。
2、通電空載實驗，將電控箱調振幅電位器R、由小逐漸加大，其振幅應在1.8-2.5毫米間，電流在1.2安，連續工作數小時以上振幅電流是否穩定，正常后打開料倉閘門送料，觀察期給料量電流是否穩定，允許振幅下降0.5毫米，如振幅電流均達額定值仍未滿足給料量要求，方將振動器吊裝傾斜20°角，使之滿足給料量要求。
分析機控制
分析機控制采用JDLA型調速電機傳動，通過控制柜上電磁滑差控制按鈕來控制，啟動按鈕鼠籠電機部門首選運轉，然后合上滑差電源開關，調節轉速旋鈕使分析機達到所需轉速和所需細度（粉子粒度）相吻合，依此可控制粒子的粒度。
雷蒙磨粉機電器控制部分的作用及意義是什么？
1、磨粉生產工藝實現自動化，更簡單、便捷。
2、自動化控制生產更準確，機器故障率小，磨機出料品質更高。
3、自動控制減少現場操作人員數目，為企業節能人力成本。
4、電器自動化高效便捷的作用效果是經濟發展主流方向。
電器控制部分既像磨粉生產線大腦控制中樞，又好似心臟，它控制整個生產工藝的啟動與停止，控制環節一旦出故障整個生產線將處于癱瘓狀態，而電器配件故障率相對較高，保障電壓的穩定性，購買優質電器配件是保障電器控制有效操作的關鍵，鄭州通用礦山多采用優質進口電器元件，制造精密、故障率低，是整臺雷蒙磨粉機穩定運行強有力的保障。
